Ningbo Betterbell Telecommunication Equipment Co., Ltd.
Ningbo Betterbell Telecommunication Equipment Co., Ltd. (BTBL), amelyet 2002-ben alapítottak, és Kínában, Ningbóban található, kényelmes közlekedési kapcsolatokkal rendelkezik, közel van Ningbo és Sanghaj tengeri kikötőihez, valamint a főbb repülőterekhez. Mi OEM Patch Panel Gyártó és Egyedi Patch Panel Gyár, a strukturált kábelezési termékek kutatására és gyártására specializálódtunk, fő termékeink közé tartoznak a szerszám nélküli dugók, Keystone jackek és patch panelek, amelyeket széles körben használnak adatközpontokban, irodai hálózatokban és ipari kommunikációban. A BTBL független szellemi tulajdonjogokkal és import-export engedélyekkel rendelkezik, és elkötelezett amellett, hogy kiváló minőségű, nagy teljesítményű csatlakozási megoldásokat kínáljon a világ minden táján lévő ügyfeleknek.
Díszoklevél
  • ISO9001
  • EDG2411080148E001-CEEMC 1

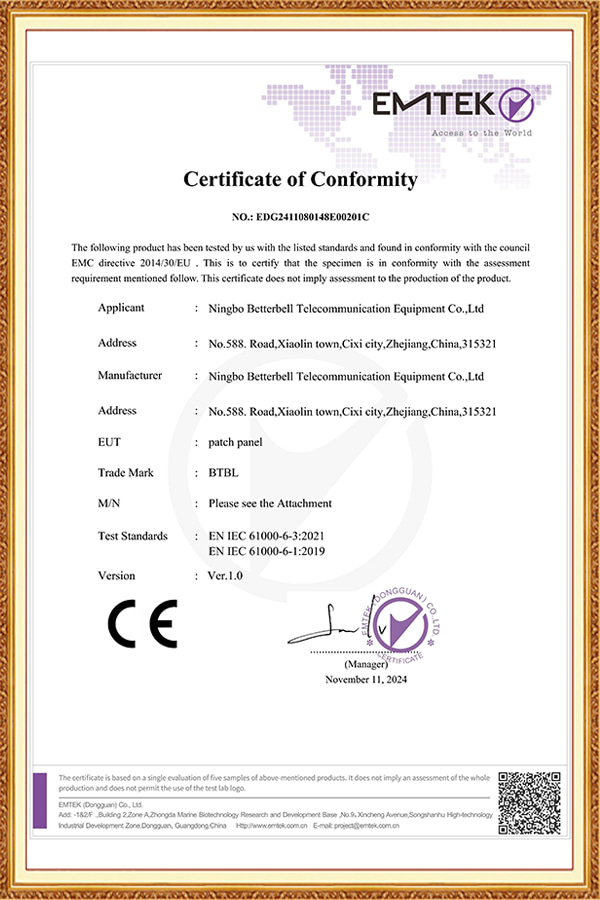

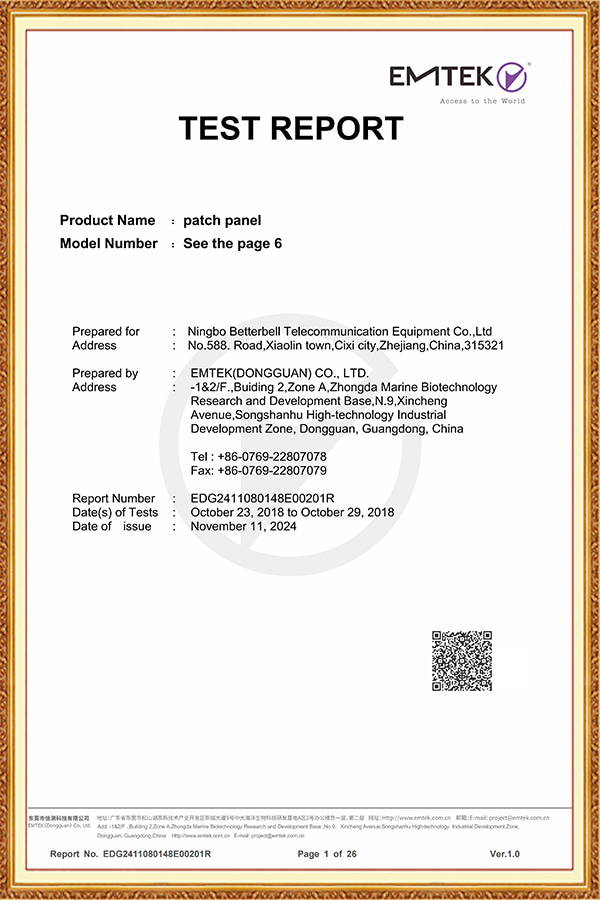

  • EDG2411080148E002-CEEMC
  • EDG2411080148E002-CEEMC 1
  • REACH Keystone Jack & Face lemez
  • ELÉRJÜK EL A PATCH PANEL

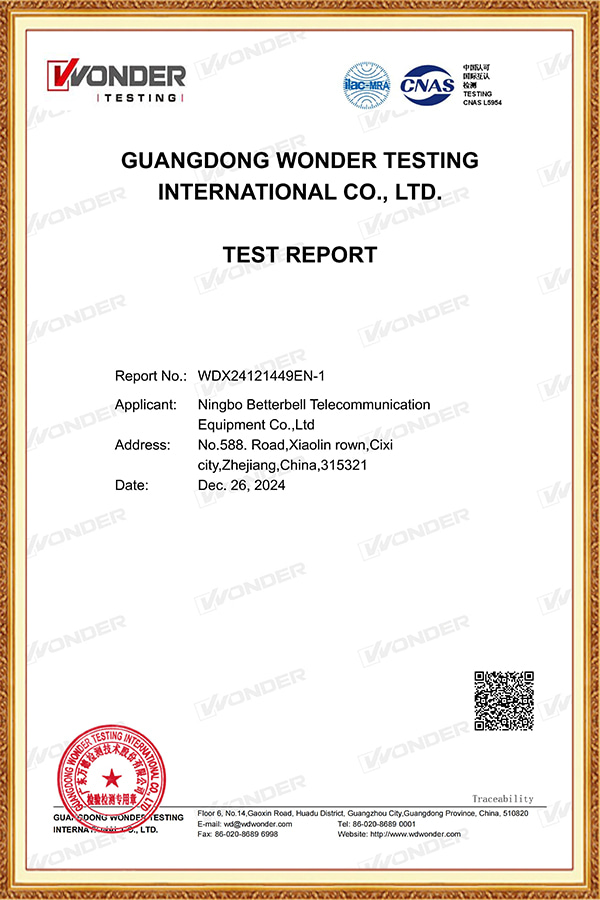

  • ROHS Keystone Jack & Face lemez
  • ROHS PATCH PANEL

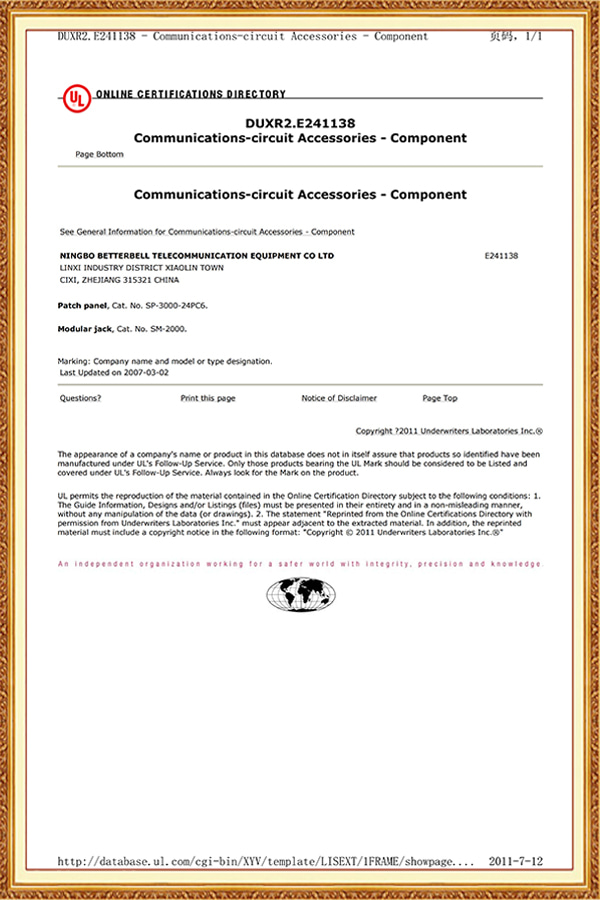

  • UL

Ajánlott termékek

Továbbiak
Hírek
Patch Panel Ipari ismeretek

Hogyan lehet elkerülni a száloptikai veszteséget, amelyet Patch Panel Zsinórok?

A nagy sűrűségű hálózati környezetben az optikai kapcsolatok minősége közvetlenül befolyásolja az adatátvitel hatékonyságát. A patch panel vezetékei által okozott száloptikai veszteség elkerülése alapvető fontosságú a nagy sebességű hálózat működésének biztosításához.

1. Válassza a Szerszám nélküli optikai szálas tartozékok lehetőséget

A hagyományos száloptikai csatlakozásokhoz csavarhúzók szükségesek a szál rögzítéséhez, ami könnyen túlhúzáshoz vagy meglazulásához vezethet, ami károsíthatja az optikai magot.

BTBL megoldás: A Ningbo Betterbell Telecommunication Equipment Co., Ltd. szerszám nélküli technológia kutatására és fejlesztésére szakosodott. Patch panel kialakításuk szükségtelenné teszi a csavarhúzókat, rugalmas bilincseket használnak a szál könnyű rögzítéséhez.

Előnyök: Ez a kialakítás nem csak javítja a behelyezési hatékonyságot (körülbelül 3 másodperc behelyezésenként/eltávolításonként), hanem megakadályozza a karcolásokat vagy a szálvégfelületen a nem megfelelő működés miatti hajlítási sérüléseket is, jelentősen csökkentve a szálbehelyezési veszteséget.

2. Pontos szálmag-igazítás

Az optikai csatlakozás elvesztése nagymértékben függ a szálmag pontos beállításától.

BTBL tervezés: Nagy pontosságú szálmag-igazítási technológiát alkalmaz, hogy gyors és pontos száligazítást biztosítson a behelyezés során.

Kerülje el a helytelen beillesztést: A szerszámmentes kialakítás jellemzően egy hibás behelyezést megakadályozó szerkezetet tartalmaz, amely biztosítja, hogy a különböző típusú szálak (például SC, LC, ST) ne kerüljenek rosszul behelyezésre, megelőzve a helytelen csatlakozások miatti nagy veszteségeket.

3. A szál hajlítási sugarának szabályozása

A túlzott hajlítás a rostveszteség egyik fő oka.

Nagy teljesítményű anyagok: A BTBL patch panelek alacsony olvadáspontú PC-anyagból készülnek, kiváló hajlítási ellenállást biztosítva.

Szigorú ellenőrzés: A terméktervezés szigorúan ellenőrzi a szál minimális hajlítási sugarát, hogy megakadályozza az összenyomódást vagy a túlzott hajlítást, elkerülve ezzel a mikrohajlítási veszteséget.

4. A Patch Cord Crossover elkerülése

A nagy sűrűségű patch paneleknél a túl hosszú vagy összegabalyodott patch vezetékek optikai jelgyengüléshez vezethetnek.

Optimalizált elrendezés: A BTBL áttekinthető címkézési rendszert és ügyes patch cord kezelési megoldást kínál. Javasoljuk, hogy megfelelő hosszúságú patch zsinórt használjon, hogy elkerülje a szükségtelen összegabalyodást.

Kiváló minőségű anyagok: A patch panel belseje rendkívül rugalmas gumit használ, hogy csökkentse az egyenetlen feszültség okozta száloptikai veszteséget.

Főbb intézkedések Specifikus gyakorlatok
Tiszta végfelületek és precíz igazítás A jumperek behelyezése vagy eltávolítása előtt használjon sűrített levegős tartályt vagy rosttisztító tollat, hogy távolítsa el a port a végfelületekről, ügyelve arra, hogy a felület tiszta legyen. Igazításkor helyezze be a szálat függőlegesen, és erősítse meg a „kattanó” hangot, hogy meggyőződjön a retesz rögzítéséről, elkerülve az átlós behelyezést, amely fizikai sérülést okozhat, és növelheti a behelyezési veszteséget.
Kerülje a túlzott hajlítást Szigorúan szabályozza a jumper hajlítási sugarát, általában nem kevesebb, mint 40 mm. A túlzott hajlítás mikrohajlítási veszteséget okozhat, súlyos esetekben pedig teljesen blokkolhatja az optikai jelet.
Használjon szerszám nélküli kapcsolatokat A BTBL szerszám nélküli (Toolless) patch panelek és jumperek használatát javasolja. A szerszám nélküli kialakítás csavarhúzó nélkül rögzíti a szálat egy rugalmas retesz segítségével, csökkentve a szálvégfelület sérülésének kockázatát, valamint a túlhúzás vagy kilazulás által okozott instabilitást.

Mi a különbség a Patch Panel és az ODF között?

A strukturált kábelezési rendszerekben, bár mind Patch Panel-eket, mind ODF-eket (Optical Distribution Frames) használnak az optikai szálak összekapcsolására, jelentősen eltérnek funkcionális elhelyezésükben és alkalmazási forgatókönyvükben.

1. Funkcionális pozicionálás: Elosztás vs. Aggregáció

Patch Panel: Elsősorban száloptikai jelek elosztására szolgál. A berendezésszoba elosztó vagy hozzáférési rétegében található, és tovább osztja az ODF-ből aggregált száloptikai jeleket különböző szerverek, kapcsolók vagy termináleszközök felé.

ODF (optikai elosztó keret): Elsősorban száloptikai jelek összesítésére használják. Jellemzően a berendezésszoba gerincrétegében található, és felelős a különböző emeletekről vagy területekről származó száloptikás trönkek egyesítéséért, rendszerezéséért és összesítéséért, mielőtt a patch panelek következő szintjére kiosztaná.

2. Végfelület típusa: Adapter vs. végződés

Patch Panel: Általában patch kábelekkel van felszerelve a gyors optikai jelátvitel érdekében. Végfelületének kialakítása előtérbe helyezi a könnyű behelyezést és eltávolítást, lehetővé téve a gyakori cserét.

ODF: Jellemzően adapterekkel van felszerelve az optikai törzsvégződéshez. Az ODF kialakítása előnyben részesíti a száloptikai stabilitást, és csökkenti a mikrohajlítási veszteséget a hosszú távú használat során.

3. Szerkezeti jellemzők: Moduláris vs

Patch Panel: Erősen moduláris, általában 10G, 40G és 80G nagysebességű modulokat kínál, támogatja a szerszám nélküli behelyezést és az üzem közbeni cserét a gyors frissítés érdekében.

ODF: Jellemzően állványra vagy falra szerelhető, a száloptikai hajlítási sugárkezelést hangsúlyozva, dedikált sínekkel és kábeltálcákkal az optikai szálak kezeléséhez.

4. Alkalmazható forgatókönyvek: Helyi kapcsolat vs. gerinchálózati kapcsolat

Patch Panel: Alkalmas adatközponti szekrényeken belüli csatlakozásokhoz (vízszintes kábelezés).

ODF: Alkalmas kiszolgálótermek vagy emeletek közötti függőleges kábelezéshez.

Méret Patch Panel ODF (Optical Distribution Frame)
Funkcionális pozicionálás Elsősorban üvegszálas kábelek csatlakoztatására és kezelésére szolgál, csomópontként szolgál a függőleges vagy vízszintes kábelezéshez, jellemzően közvetlenül a szerverekhez és kapcsolókhoz csatlakozik. Nemcsak csatlakoztatja és kezeli, hanem védi is a szálmagokat és a végszálakat, olyan funkciókkal, mint a szálfoltozás, az elosztás és a kábelszervezés, amelyeket általában bonyolultabb szervertermi környezetekben használnak.
Szerkezeti tervezés Viszonylag egyszerű szerkezet, főként a patch panel testből és száladapterekből áll. A bonyolultabb szerkezet a patch paneleken és adaptereken kívül jellemzően szálillesztő tálcákat, szálrögzítő eszközöket, száltároló területeket és egyéb modulokat is magában foglal.
Alkalmazható forgatókönyvek Alkalmas helyi hálózatokhoz, adatközpontokon belüli belső kapcsolatokhoz, valamint kis- és közepes méretű projektek üvegszál-kezeléséhez. Alkalmas nagy távolságú kommunikációhoz, nagy hálózatokhoz és olyan forgatókönyvekhez, amelyek nagy sűrűségű üvegszál-kezelést igényelnek, mint például a nagy adatközpontok magréteg-kábelezése.

Hogyan telepítsünk patch panelt?

A helyes telepítés kulcsfontosságú a patch panel teljesítményének biztosításához. A BTBL (Ningbo Betterbell), a vezető patch panel gyártó, számos professzionális telepítési megoldást kínál ügyfeleinek.

1. Rack rögzítés

Ez a legelterjedtebb telepítési mód, alkalmas adatközpontokhoz és szerverszobákhoz.

Szabványos méret: A BTBL patch panelek megfelelnek a 19 hüvelykes rack szabványnak, és 1U, 2U és 4U magasságban kaphatók.

Rögzítési mód: A patch panel hátulján előre fúrt csavarlyukak vannak; a felhasználóknak egyszerűen egy csavarhúzóval kell rögzíteniük a szerver rack oldalfalához.

Előnyök: Ez a telepítési módszer megkönnyíti a száloptikai patch vezetékek központi kezelését és javítja a hőelvezetést.

2. Fali tartó

Alkalmas olyan helyzetekben, ahol korlátozott a hely, vagy ahol közvetlen falra szerelt száloptika-kezelésre van szükség.

Kényelem: A BTBL patch panelei könnyű kialakításúak, és falra szerelhető lyukakkal vagy dedikált konzolokkal vannak felszerelve. A felhasználóknak egyszerűen a falhoz kell rögzíteniük azokat tágulási csavarokkal.

Helykihasználás: A falra szerelhető telepítés alapterületet takarít meg, és gyakran használják szerverterem bejáratai vagy kis szerverállványok közelében.

3. Szerszám nélküli telepítés

Ez az innovatív telepítési módszer javítja a telepítés hatékonyságát.

Gyors zárás: A BTBL szerszám nélküli patch paneljei rugalmas, bepattintható szerkezettel rendelkeznek. A felhasználók a száloptikai modulokat a patch panelhez rögzíthetik, egyszerűen a pattintók megnyomásával, csavarhúzó nélkül.

Gyors csere: A száloptikai modulok cseréjekor vagy korszerűsítésekor a szerszám nélküli kialakítás jelentősen csökkenti a karbantartási időt, és elkerüli a csavarhúzó használatából eredő helytelen működést.

4. Óvintézkedések

Ellenőrizze a specifikációkat: Telepítés előtt ellenőrizze a javítópanel foglalat típusát (pl. LC, SC, ST) és mennyiségét, hogy megfeleljen a szerverterem tényleges igényeinek.

Hagyjon helyet: Hagyjon elegendő hajlítási sugarat a kábelek számára a telepítés során, hogy elkerülje az optikai kábelek összenyomódását.

Óvintézkedések: A száloptikai elosztókeretek (ODF-ek) esetében ügyeljen arra, hogy azokat por- és nedvességálló környezetben szereljék fel, hogy elkerüljék a szálak végfelületeinek szennyeződését.

Telepítési mód Alkalmazható forgatókönyvek and Features
Rack-be szerelés Ez a legelterjedtebb módszer. A patch panelek szabványos 19 hüvelykes méretűek (pl. 1U, 2U magasság), és közvetlenül a szabványos állványokba vannak beépítve. A telepítés során a panelt csavarokkal kell rögzíteni a rack oldalfalán lévő előre fúrt lyukakhoz.
Falra szerelhető szerelés Alkalmas olyan helyzetekben, ahol korlátozott a hely, vagy ahol csak néhány portot kell kezelni. Az ilyen típusú panelek hátoldalán rögzítőnyílásokkal rendelkeznek, és közvetlenül a falra rögzíthetők, így helyet takarítanak meg a rack belsejében.
Szerszám nélküli moduláris telepítés Nagy sűrűségű és nagyfrekvenciás karbantartási forgatókönyvekre (például adatközpontokra) célozva. Szerszám nélküli kialakítást alkalmaz. A reteszszerkezetnek köszönhetően a beszerelés és eltávolítás gyorsan elvégezhető csavarhúzó nélkül, ami jelentősen javítja a karbantartási hatékonyságot és csökkenti a fizikai sérülések kockázatát.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Hogyan működik a Patch Panel?

V: Ha egy hálózati kábelt (a fali aljzatból) a panel hátulján lévő terminálokhoz préselnek, az elülső jack csatlakozók patch kábeleken keresztül csatlakoztathatók a hálózati kapcsolóhoz, így fizikai rétegű kapcsolat jön létre.

2. kérdés: Milyen szerepet játszik a Patch Panel az optikai kábelezésben?

V: Az optikai kábelezési rendszerben a Patch Panel kezeli a száloptikás kábeleket. Lehetővé teszi az optikai vezetékek rugalmas csatlakoztatását és kapcsolását a különböző eszközök (például szálelosztó keretek és szálkapcsolók) között.

3. kérdés: Miért érdemes "Keystone" modult használni a javítópanelen?

V: A Keystone modul használata szabványosítja a panel huzalozását, megkönnyítve a gyors csatlakoztatást és leválasztást, valamint a karbantartást. Ez döntő fontosságú olyan esetekben, amikor a hálózati portok gyakori cseréjét vagy tesztelését igénylik.

4. kérdés: A Ningbo Betterbell kínál egyedi patch panel szolgáltatásokat?

V: Professzionális kommunikációs berendezések gyártójaként a Ningbo Betterbell OEM vagy egyedi szolgáltatásokat kínál, amelyek az ügyfelek egyedi igényei szerint (például panelméret és porttípus) alapján tervezhetők.
